噴煤粉球閥產品概述

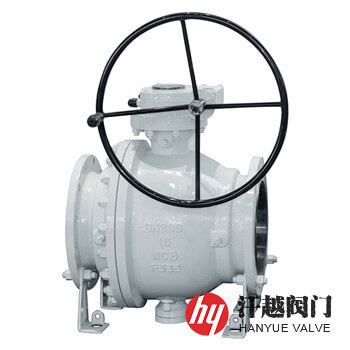

噴煤粉球閥是一種適用于冶金系統高爐煤粉噴吹裝置上使用的卸灰球閥。其閥體和閥蓋采用鑄鋼材質，具有耐壓高，抗沖刷、性能強的特點。密封圈是由聚四氟乙烯、銅粉等材料壓制而成，耐磨損，使用時間長。球體和閥桿材質均為不銹鋼。球體在制作過程中經過車、銑、鏜、鍍鉻、氮化等工藝，使球體表面光滑、硬度高、圓度誤差小。閥座采用優質碳素鋼，且表面進行硬化處理，保證了在工況中正常使用。該閥執行機構有手動、氣動、電動等方式，手動一般采用于杠桿扳手或者齒輪箱等，電動通常采用部分回轉電動裝置，而在實際使用過程中，更為廣泛的驅動方式是氣動，氣缸活塞在氣壓推動下，通過連接軸帶動球閥閥桿做旋轉運動，即可實現閥的啟閉。本產品密封帶自動補償裝置，具有優良的密封性能，能確保煤粉輸送管道系統有效工作。
噴煤粉球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 3 | 固 定 軸 | 2Cr13 | 304 | 304L | 316 | 316L |
| 4 | 球 體 | A105 | 304 | 304L | 316 | 316L |
| 5 | 閥 座 | 增強耐磨耐高溫四氟、對位聚苯、聚醚醚酮、A105+硬鉻、不銹鋼+硬質合金 | ||||
| 6 | 閥座支撐 | 2Cr13 | 304 | 304L | 316 | 316L |
| 7 | 連 接 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 9 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
噴煤粉球閥性能規范
| 公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 |
| 殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 |
| 液體高壓密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 |
| 氣體低壓密封試驗壓力(MPa) | 0.275 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237-2021 石油、石化及相關工業用的鋼制球閥 | ||||
| 結構長度 | GB/T 12221-2005 金屬閥門 結構長度 | ||||
| 法蘭尺寸 | JB/T 79-2015、GB/T 9124.1-2019、HG/T 20592-2009等 | ||||
| 檢驗試驗 | GB/T 26480-2011 閥門的檢驗與試驗 | ||||
噴煤粉球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 2.5 ~ 6 | 150 | 400 | 265 | 225 | 202 | 18-3 | 8-18 |
| 200 | 500 | 320 | 280 | 258 | 20-3 | 8-18 | |
| 250 | 600 | 375 | 335 | 312 | 22-3 | 12-18 | |
| 300 | 700 | 440 | 395 | 365 | 22-4 | 12-22 | |
| 350 | 800 | 490 | 445 | 415 | 22-4 | 12-22 | |
| 400 | 900 | 540 | 495 | 465 | 22-4 | 16-22 | |
| 450 | 1000 | 595 | 550 | 520 | 22-4 | 16-22 | |
| 500 | 1000 | 645 | 600 | 570 | 24-4 | 20-22 | |
| 600 | 1067 | 755 | 705 | 670 | 30-5 | 20-26 | |
| 700 | 1200 | 860 | 810 | 775 | 30-5 | 24-26 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
