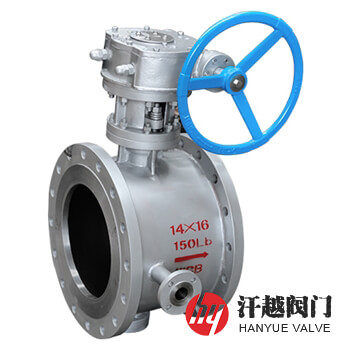

保溫偏心半球閥產品概述
保溫偏心半球閥是一種閥軸中軸線與半球體中線形成尺寸偏置，且僅在閥體一側設置密封副，并能夠對包括法蘭根部在內的整個殼體進行流動加熱的夾套偏心半球閥，其在閥體外表面焊接一層金屬夾套，使它們之間構成便于加熱流體流動以達到良好保溫效果的通道，確保閥門內腔正常恒溫，提高了容易凝固、結晶、高粘度等介質的流動性，保證閥能夠正常啟閉。該閥開啟后半球體位于藏球室，流體直通，使流體流通面積大，流阻小。它的密封座設計單閥座密封，密封面堆焊高硬質合金，采用彈簧推力，操作扭矩小，開關90度即完成操作，輕便靈活。其閥體上下軸孔和球體固定軸孔設計雙偏心達到密封嚴緊，扭力輕。本產品特適用于輸送易沉淀，結垢，結晶析出，含雜質顆粒多介質的流體管路。
保溫偏心半球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 壓 圈 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 4 | 半 球 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 5 | 上下閥桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 下 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
保溫偏心半球閥技術規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 26146、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 26146、GB/T 12221、ASME B16.10 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||
保溫偏心半球閥主要尺寸
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 連接端規格 A×B(mm) | 結構長度 L(mm) | 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 連接端規格 A×B(mm) | 結構長度 L(mm) |
| 1.6 | 50 | 50×80 | 124/178 | 1.6 | 250 | 250×300 | 297/330 |
| 65 | 65×100 | 145/190 | 300 | 300×400 | 338/356 | ||
| 80 | 80×125 | 165/203 | 350 | 350×450 | 366/430 | ||
| 100 | 100×150 | 194/229 | 400 | 400×500 | 381/530 | ||
| 125 | 125×200 | 213/254 | 450 | 450×600 | 430/580 | ||
| 150 | 150×200 | 229/267 | 500 | 500×600 | 502/630 | ||
| 200 | 200×250 | 243/292 | 600 | 600×700 | 570/800 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||

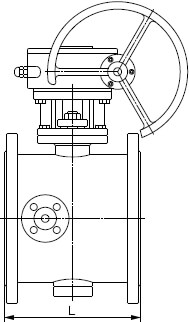

保溫偏心半球閥結構圖
如果你需訂購我廠保溫球閥產品，咨詢時煩請說明規格型號、公稱壓力、公稱尺寸、閥體和內件材質、工作介質、使用溫度及驅動方式等，本產品按安裝方式分為側裝式和上裝式兩種。
