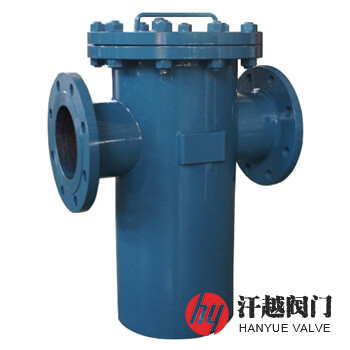

LPG籃式過濾器產品概述
LPG籃式過濾器是一種技術要求、試驗方法與檢驗規則符合JB/T 7538-2016的規定，依靠筒體內裝置的濾籃，對液體介質中不同粒徑的固體雜質進行攔截，從而使物料得到凈化的立式直通正濾式普通過濾器，其按內部結構形式分為正濾式和倒濾式兩種，籃狀濾芯可設計成直口網式或者斜口網式，它的進出口在同一水平線上，通常水平安裝在閥門、泵、壓縮機的入口或流量計前的管道上，從而保證此類設備和儀表處于正常工作狀態，避免出現磨損或者堵塞。本產品主要型號有LPG和LPG(D)兩種，其中LPG(D)型為立式直通倒濾式普通過濾器，其濾籃以30目/英寸的單層不銹鋼絲網作為標準網，當工藝過程對允許通過的固體粒度有特殊要求時，也可以從GB/T 5330中選用相應規格的篩網，目數在1目~600目之間。
LPG籃式過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 筒 體 | 20# | 304 | 304L | 316 | 316L |
| 2 | 接 管 | 20# | 304 | 304L | 316 | 316L |
| 3 | 隔 板 | Q235B | 304 | 304L | 316 | 316L |
| 4 | 濾 筒 | 304 | 304 | 304L | 316 | 316L |
| 5 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
| 6 | 密 封 墊 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | ||||
| 7 | 法 蘭 | A105 | 304 | 304L | 316 | 316L |
| 8 | 上 蓋 | Q235B | 304 | 304L | 316 | 316L |
| 9 | 底部平板 | Q235B | 304 | 304L | 316 | 316L |
| 10 | 封 頭 | Q235B | 304 | 304L | 316 | 316L |
| 11 | 排污絲堵 | 304 | 304 | 304L | 316 | 316L |
LPG籃式過濾器性能規范
| 設計壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 密封性能試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 設計制造 | JB/T 7538-2016 管道用籃式過濾器 | ||||
| 連接法蘭 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | JB/T 7538-2016 管道用籃式過濾器 | ||||
| 濾網目數 | 1目 ~ 600目 | ||||
| 介質溫度 | -20℃ ~ 350℃ | ||||
LPG籃式過濾器主要尺寸
| 設計壓力 MPa | 公稱尺寸 DN | 殼體直徑? mm | 連接長度L/mm | 安裝高度H/mm | ||
| ≤2.5MPa | ＞2.5MPa | ≤2.5MPa | ＞2.5MPa | |||
| 0.25 ~ 10.0 | 40 | 108 | 300 | 350 | 180 | 180 |
| 50 | 108 | 300 | 350 | 180 | 180 | |
| 65 | 159 | 400 | 450 | 250 | 250 | |
| 80 | 194 | 420 | 500 | 250 | 250 | |
| 100 | 219 | 520 | 600 | 265 | 265 | |
| 125 | 273 | 660 | 700 | 400 | 400 | |
| 150 | 350 | 720 | 850 | 450 | 540 | |
| 200 | 400 | 800 | 900 | 540 | 650 | |
| 250 | 500 | 1000 | 1100 | 650 | 700 | |
| 300 | 600 | 1200 | 1300 | 750 | 800 | |
| 350 | 700 | 1300 | 1400 | 850 | 900 | |
| 400 | 800 | 1400 | 1600 | 900 | 1000 | |
| 450 | 900 | 1500 | 1800 | 1000 | 1050 | |
| 500 | 1000 | 1800 | 2000 | 1000 | 1100 | |
| 600 | 1200 | 1900 | 2100 | 1200 | 1300 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||
